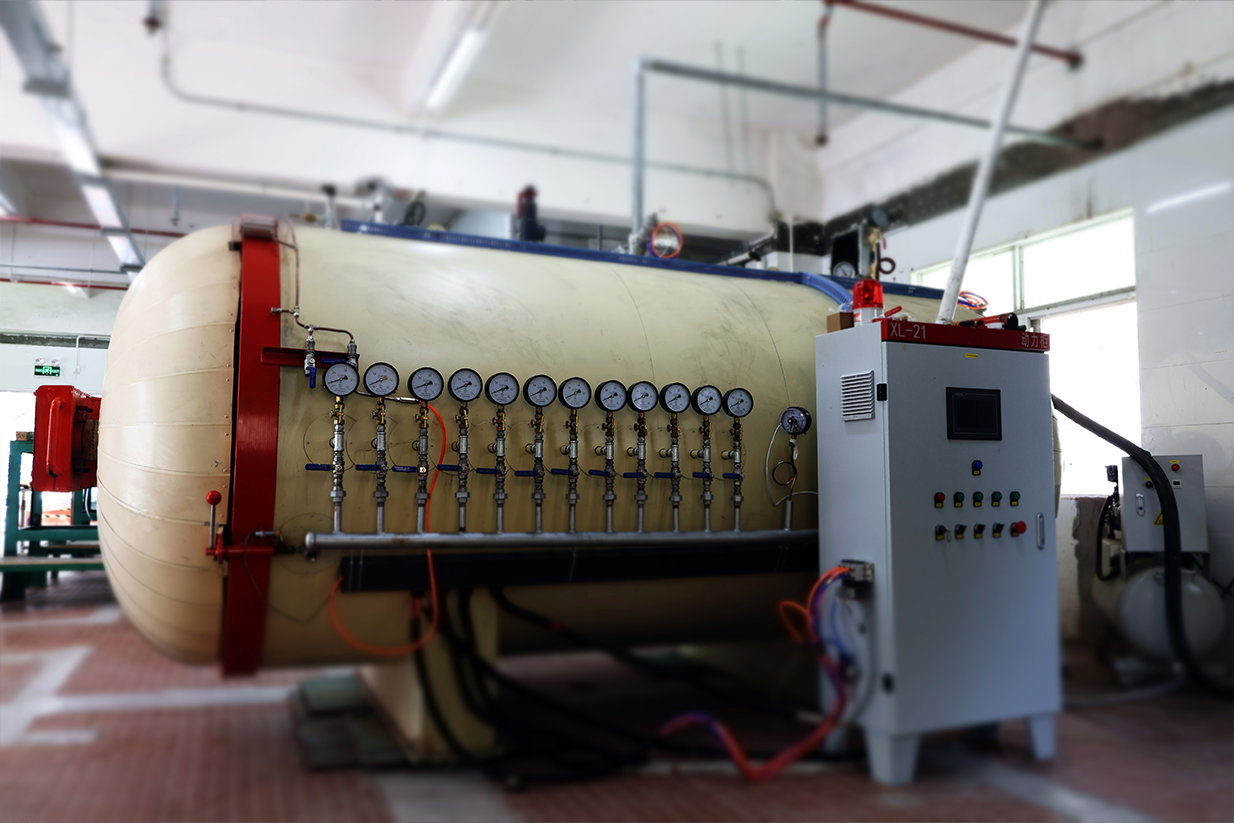

1.碳纤维热压罐工艺详解

 一种利用 密闭压力容器（热压罐） * 对铺叠在模具上的碳纤维预浸料（预先浸渍树脂的纤维）施加可控高温、高压和真空环境 ，使其固化成型高性能复合材料制件的先进制造工艺

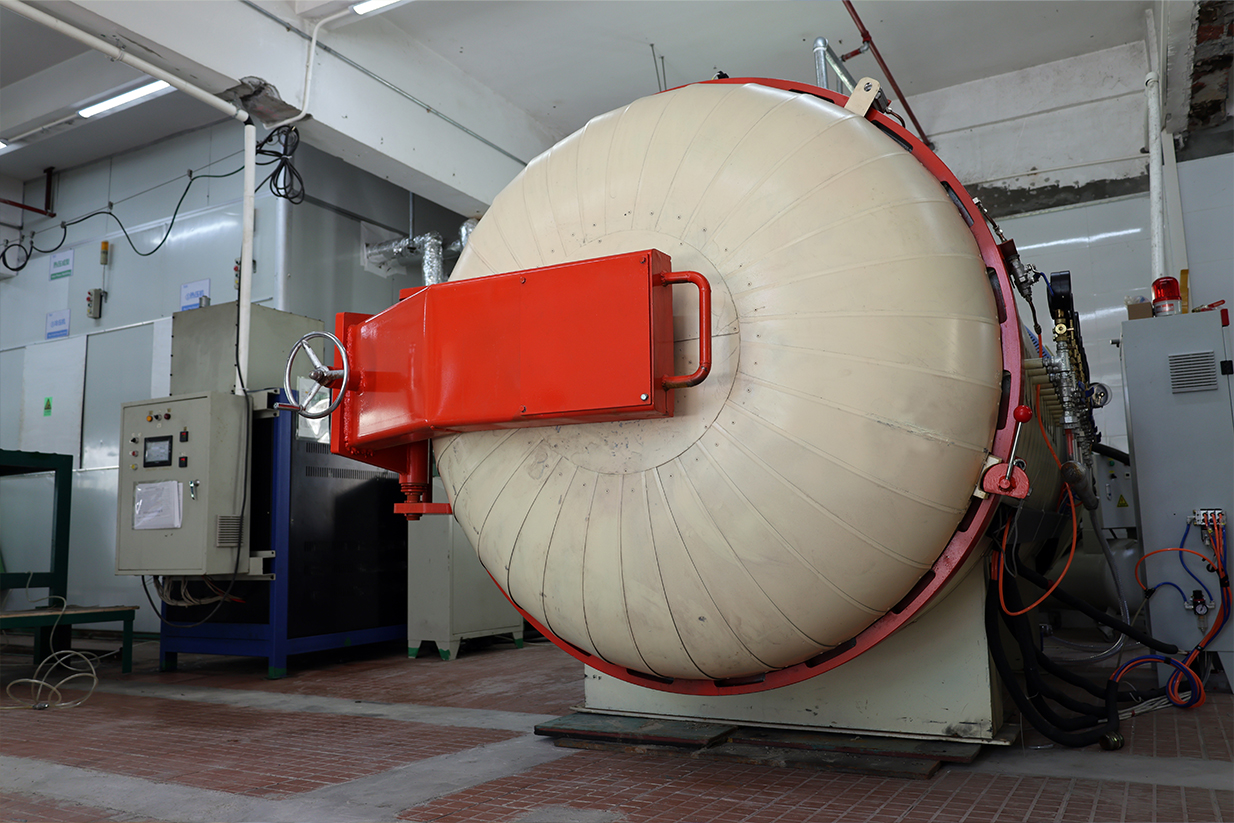

2. 碳纤维热压罐工艺概述

热压罐工艺是制造高性能、高精度、复杂结构 碳纤维复合材料部件的主流方法 。它通过热压罐提供的均匀热分布、高压（气体压力） 和真空负压 环境，实现

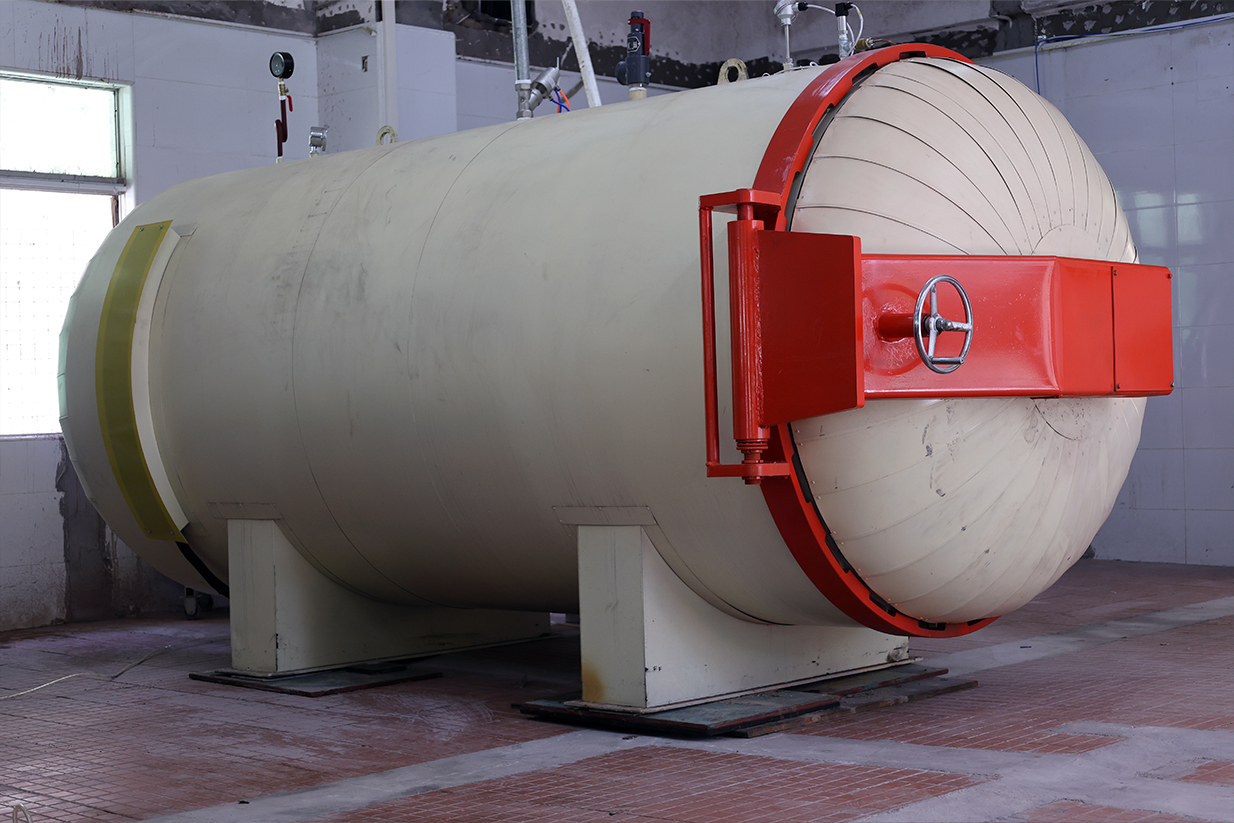

3. 热压罐工艺特点

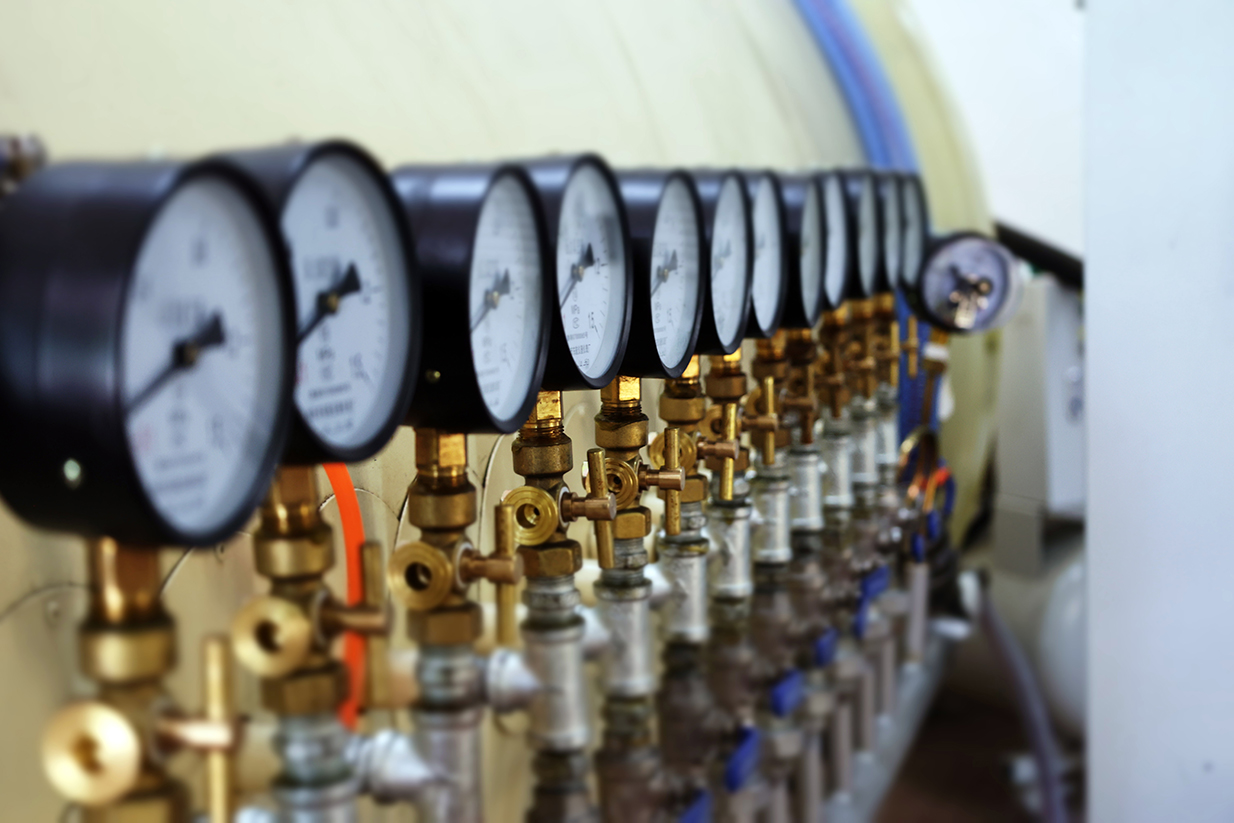

高压力与均匀压力： 高压气体（通常为压缩空气或氮气，压力可达数MPa甚至更高）从各个方向 等压施加在真空袋上

实现铺层的均匀压实 ，这是获得高纤维体积含量和低孔隙率的关键。优于真空袋压工艺仅靠大气压的压力

均匀加热： 热压罐内通过热风循环或加热器，提供高度均匀的温度场 ，确保整个部件（尤其是大型复杂件）同步固化，减少热应力变形和内应力

4. 碳纤维热压罐工艺流程

1.材料准备

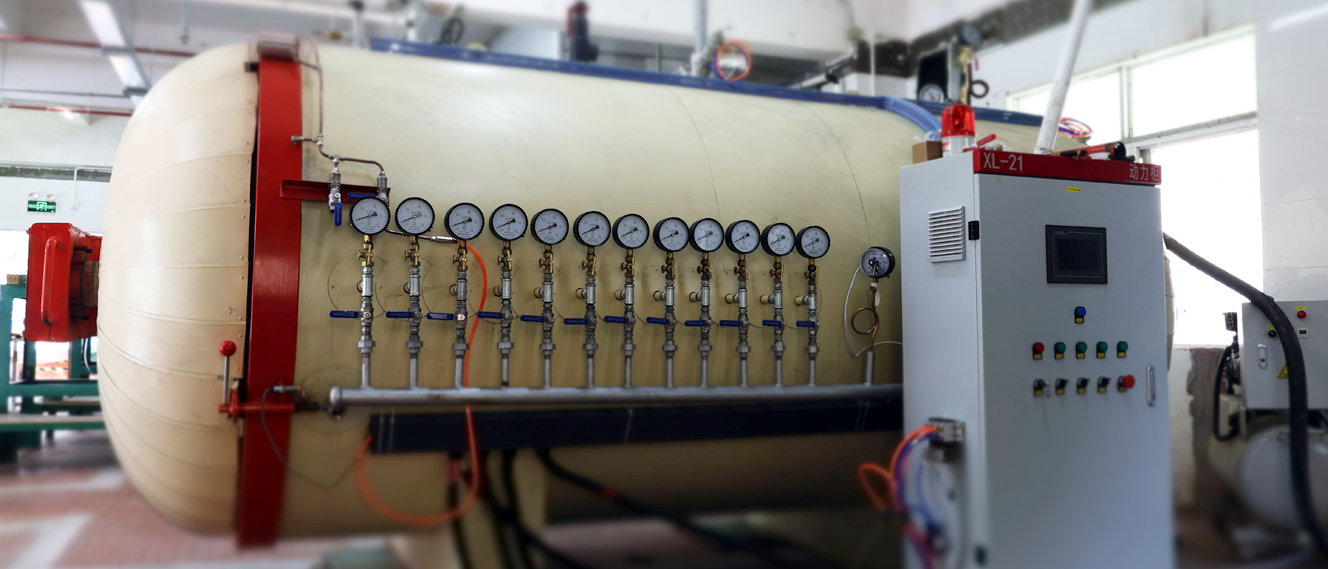

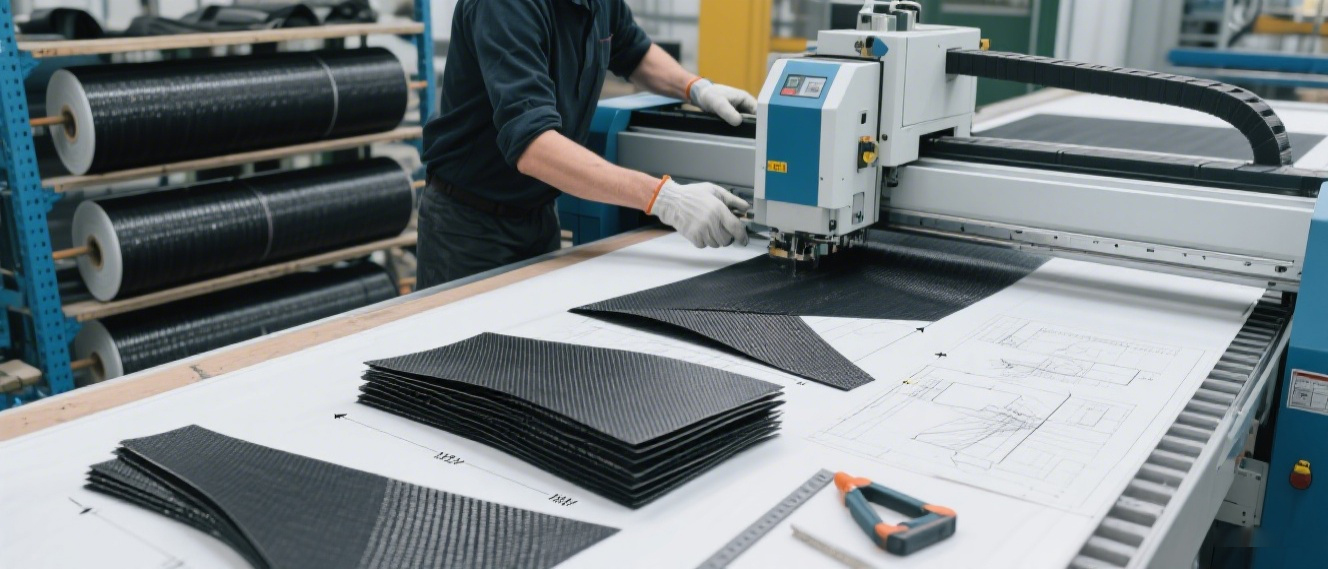

预浸料选择与裁剪： 根据设计要求选择合适的碳纤维预浸料（树脂类型、纤维类型、面密度、铺层方向）。使用自动下料机或人工精确裁剪成所需形状和角度

辅助材料准备： 准备相应尺寸和类型的真空袋膜、透气毡、脱模布、离型膜、密封胶条、真空接头、压敏胶带等

2.模具设计与准备

模具设计： 考虑制件形状、尺寸精度、热膨胀系数匹配、刚度、强度（承受高压）、脱模方式、加热效率、密封性等。常用材料为钢、殷钢（低膨胀合金）、复合材料模具或硅橡胶软模

模具清洁与脱模剂涂覆： 彻底清洁模具表面，确保无油脂、灰尘。在模具工作表面均匀涂覆（喷涂或擦拭）高温脱模剂（如蜡或半永久性脱模剂），形成隔离层

有时使用脱模布铺在模具表面

3.铺层（Lay-up）

铺贴预浸料： 按照设计好的铺层顺序、角度和位置，将裁剪好的预浸料片层精准铺放 在模具表面。需要精确对位，避免皱褶、错位和异物混入。层间有时需压实排气

嵌入物放置： 如有需要，放置金属嵌件、预固化补片、连接件或芯材（蜂窝、泡沫等）

4.封装（Vacuum Bagging）

这是一个关键且细致 的步骤

顺序铺设辅助材料： 在铺层表面依次覆盖

脱模布： 防止树脂粘住透气毡，保证制件表面质量

透气毡/吸胶毡： 提供树脂流动和气体排出的通道。吸胶毡还用于吸收多余树脂

隔离膜（如FEP膜）： 可选，防止透气毡/吸胶毡粘到真空袋膜上

真空袋膜： 覆盖整个铺层和模具边缘，形成密闭空间

密封： 使用密封胶带将真空袋膜严密 地粘贴在模具的密封边上，确保无漏气

连接真空管路： 在合适位置（通常在透气毡上方）安装真空接管，连接真空软管至热压罐的真空系统

真空度测试： 抽真空（一般要求达到至少-0.08 MPa或更高），检查密封性，确保无泄漏并保压一段时间。真空度是保证压实和排气的关键

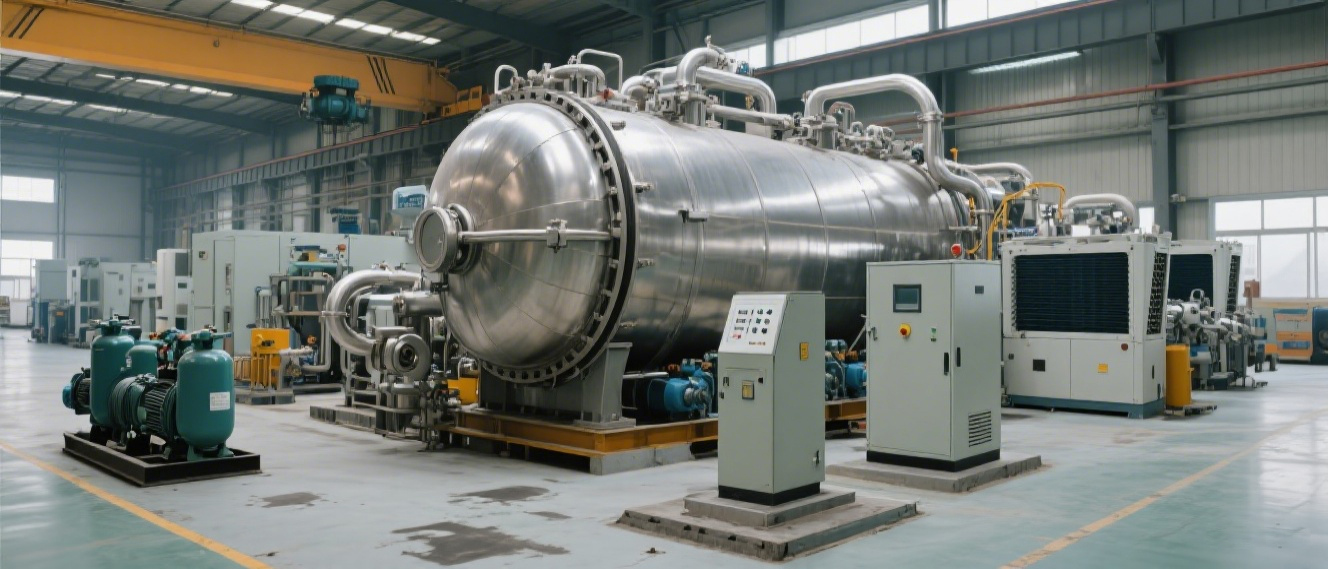

5.热压罐成型（固化Cycle）

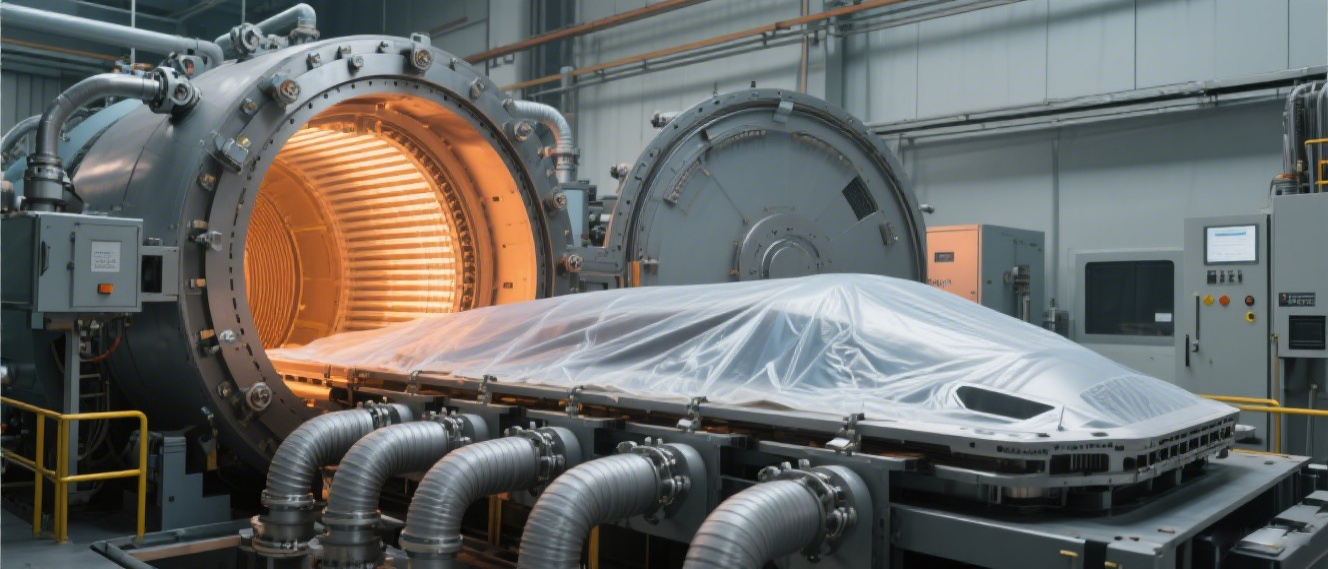

将封装好的模具组件推入热压罐，关闭罐门并密封

抽真空： 启动真空系统，保持并监控真空度

加压： 向罐内充入压缩气体（空气或惰性气体如氮气），按设定程序（通常分阶段）加压至目标值。压力通过真空袋均匀传递到制件上

加热： 启动加热系统（热风循环或加热器），按照精确设定的温度-时间曲线（固化曲线） 升温。曲线由树脂体系的固化动力学确定（包括升温速率、保温平台温度和时间、降温速率等）

保温固化： 在目标固化温度下保温足够时间，确保树脂充分交联固化。压力和真空在此阶段持续保持

降温： 程序控制降温速率（通常较慢），以避免因热应力导致制件变形或开裂。压力和真空通常在降温初期仍需保持，后期可逐步释放

卸压： 温度降至安全范围后，缓慢释放罐内压力

出罐： 打开罐门，取出模具组件

6.脱模与后处理

拆除真空袋系统： 小心移除真空袋膜和所有辅助材料（脱模布、透气毡等）

脱模： 利用模具设计的脱模机构或工具，将固化好的制件从模具上小心分离。需要技巧避免损伤制件和模具

修边与机加工： 去除飞边、流胶和工艺余量。进行必要的钻孔、切割、铣削等机械加工以达到最终尺寸和装配要求

无损检测： 利用超声检测（UT）、X射线、敲击测试等方法检查制件内部是否存在分层、孔隙、夹杂等缺陷

表面处理： 清洁、打磨（如需），为后续喷漆或装配做准备

最终检验与交付： 进行尺寸、外观、性能等最终检验，合格后交付

5. 碳纤维热压罐工艺的优缺点

优点

极高的制件质量： 纤维体积含量高（>60%）、孔隙率极低（<1%），力学性能（强度、刚度、疲劳性能）达到最佳水平

优异的表面质量： 接触模具面（贴模面）可达到A级或接近A级表面光洁度

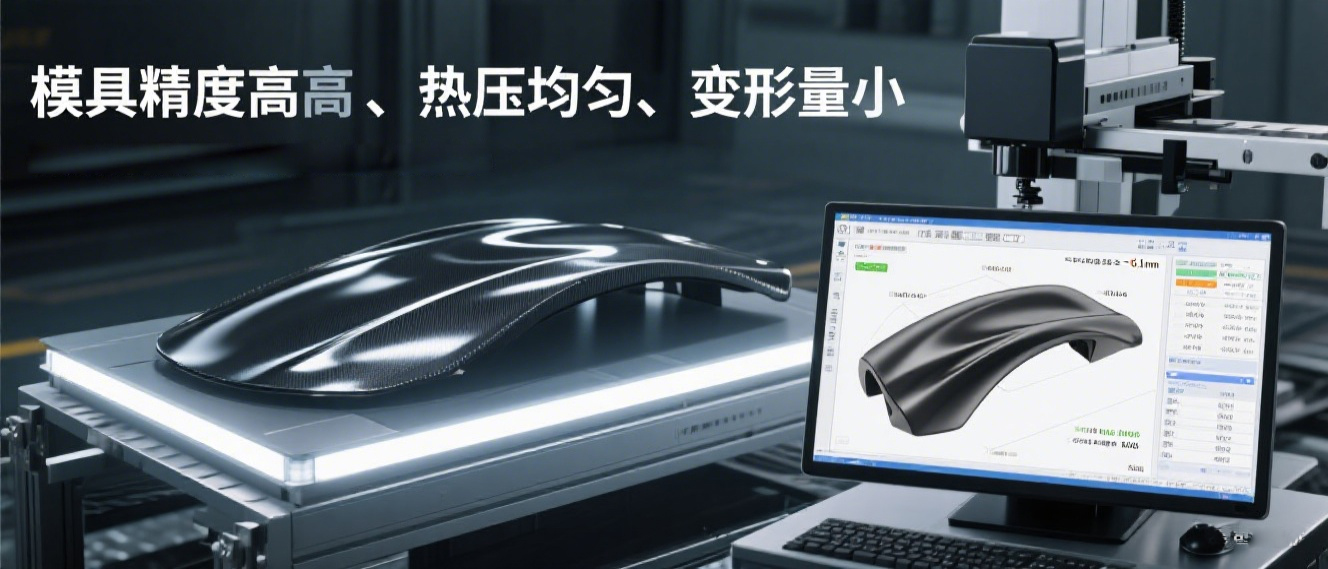

出色的尺寸精度和稳定性： 模具精度高，固化压力均匀，热场均匀，制件尺寸控制好，变形小

强大的复杂结构成型能力： 能制造大型、复杂曲面、变厚度、带加强筋、夹芯结构等难以用其他方法成型的部件

工艺成熟度高： 在航空航天等领域应用数十年，工艺稳定可靠，有完善的标准和规范

材料选择广泛： 适用于多种高性能树脂基体（环氧、双马、聚酰亚胺、热塑性等）和碳纤维的预浸料

缺点

1.设备成本极其高昂： 大型热压罐本身及其配套设施（空压机、真空系统、冷却系统、控制系统）投资巨大

2.模具成本高： 需要耐高温高压、高精度、低热膨胀系数的模具（如殷钢），制造难度大、成本高

3.能源消耗巨大： 加热、加压、抽真空过程能耗非常高

4.工艺周期长： 准备、铺贴、封装、固化、冷却、后处理整个流程耗时很长（尤其是固化大型厚壁件），导致生产效率相对较低

5.辅助材料消耗大且成本高： 真空袋系统材料为一次性耗材，用量大且成本不菲

6.操作复杂，依赖经验： 铺贴、封装等环节高度依赖熟练工人，固化工艺参数的制定和优化也需要深厚专业知识

7.尺寸受限： 制件尺寸受制于热压罐的容积

8.环境挑战： 高温高压下树脂可能释放挥发性有机物（VOCs），需要处理

6. 碳纤维热压罐工艺的应用领域 & 未来发展趋势

应用领域

航空航天（核心领域） 飞机主承力结构（机翼、机身壁板、尾翼、梁、肋）、发动机部件（风扇叶片、机匣）、卫星结构、航天器部件、无人机结构等

高端体育器材： 自行车车架、网球拍、高尔夫球杆、赛车部件、赛艇、高性能滑雪板/雪杖等

汽车工业（高性能/赛车）： F1赛车单体壳车身、高性能跑车的结构件、底盘件、车身覆盖件原型件等

国防军工： 导弹弹体、雷达罩、无人机结构、装甲车辆部件等

工业领域： 高端医疗设备部件（如CT/MRI扫描床板、骨科器械）、机器人臂、精密仪器结构件、高端音响振膜等

新能源： 风力发电机叶片（部分关键部位）、氢气瓶、燃料电池部件等

总结

碳纤维热压罐工艺是制造最高性能、最高质量 复合材料部件，特别是大型复杂结构件 的黄金标准

它通过热压罐提供的均匀高温、高压和真空环境 ，实现了材料的充分压实、低孔隙率和精确可控的固化反应，从而赋予制件无与伦比的力学性能和尺寸精度

然而，其高昂的设备、模具、能耗和材料成本，以及较长的工艺周期 ，是其广泛应用的主要障碍

该工艺的核心应用领域集中在航空航天、高端体育器材、高性能汽车/赛车、国防军工 等对性能要求极端严苛、附加值高的场景
