碳纤维缠绕成型工艺详解

碳纤维缠绕成型工艺（Filament Winding）是一种利用连续碳纤维纱线在旋转芯模上缠绕并浸渍树脂的制造技术，因其高效性和高强度特性，广泛应用于制造圆柱形或旋转对称的复合材料部件

一、碳纤维缠绕成型工艺概述

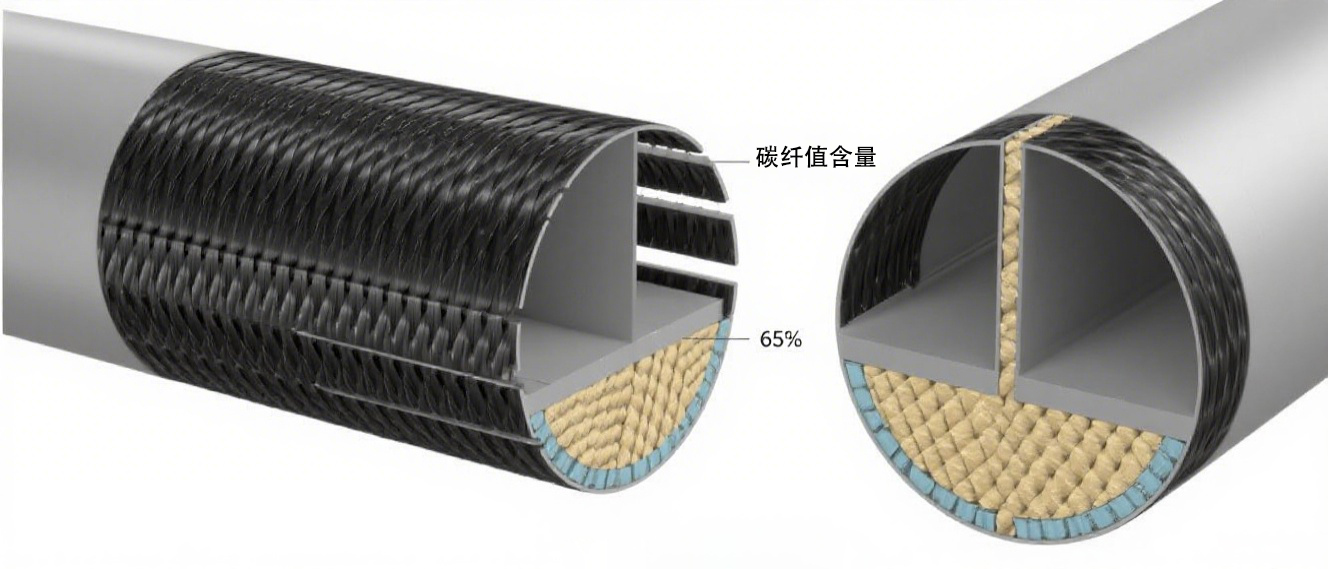

缠绕成型工艺通过控制碳纤维纱线的张力、角度和树脂含量，在芯模上形成多层结构。固化后，移除芯模或保留作为部件的一部分，适用于生产管道、压力容器和轴类部件。该工艺结合了自动化和材料优化的优势，是轻量化设计的重要手段

工艺特点

• 高效率：适合大批量生产旋转对称部件

• 强度优化：纤维缠绕角度可根据受力需求调整

• 材料利用率高：减少浪费，降低成本

• 自动化程度高：通过设备实现精确控制

二、碳纤维缠绕成型工艺流程

该工艺主要包括以下步骤：

1. 芯模准备

选择或制作合适的芯模（通常为金属或可溶性材料），并确保其表面光滑以便缠绕和脱模

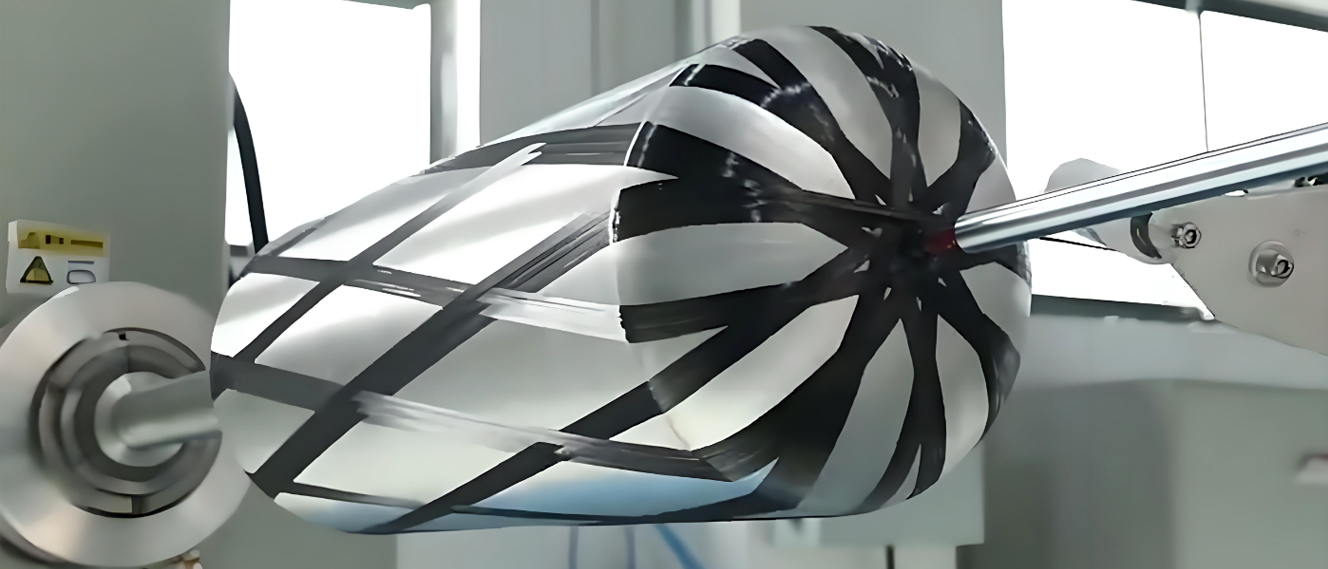

2. 纤维缠绕

碳纤维纱线通过树脂槽浸渍后，在芯模上以特定角度（通常0°至90°）缠绕。缠绕机根据设计程序控制纤维路径和层数

3. 固化过程

缠绕完成后，将芯模置于烘箱或室温条件下固化，树脂硬化形成稳定结构。固化时间取决于树脂类型和部件厚度

4. 脱模与精加工

固化后，移除芯模（若为可溶性芯模则溶解），对部件进行修剪、打磨或涂层处理以满足最终需求

三、碳纤维缠绕成型工艺的优缺点

优点

1. 高强度：缠绕角度优化使部件抗压和抗拉性能卓越

2. 高效生产：自动化设备缩短制造周期

3. 成本效益：适合大直径和长型部件的生产

4. 设计灵活性：可调整纤维方向适应不同载荷

缺点

1. 形状限制：主要适用于旋转对称部件。

2. 设备复杂：缠绕机和芯模设计成本较高。

3. 树脂控制难：缠绕过程中树脂分布需精确调节。

四、碳纤维缠绕成型工艺的应用领域

该工艺因其独特优势被广泛应用于：

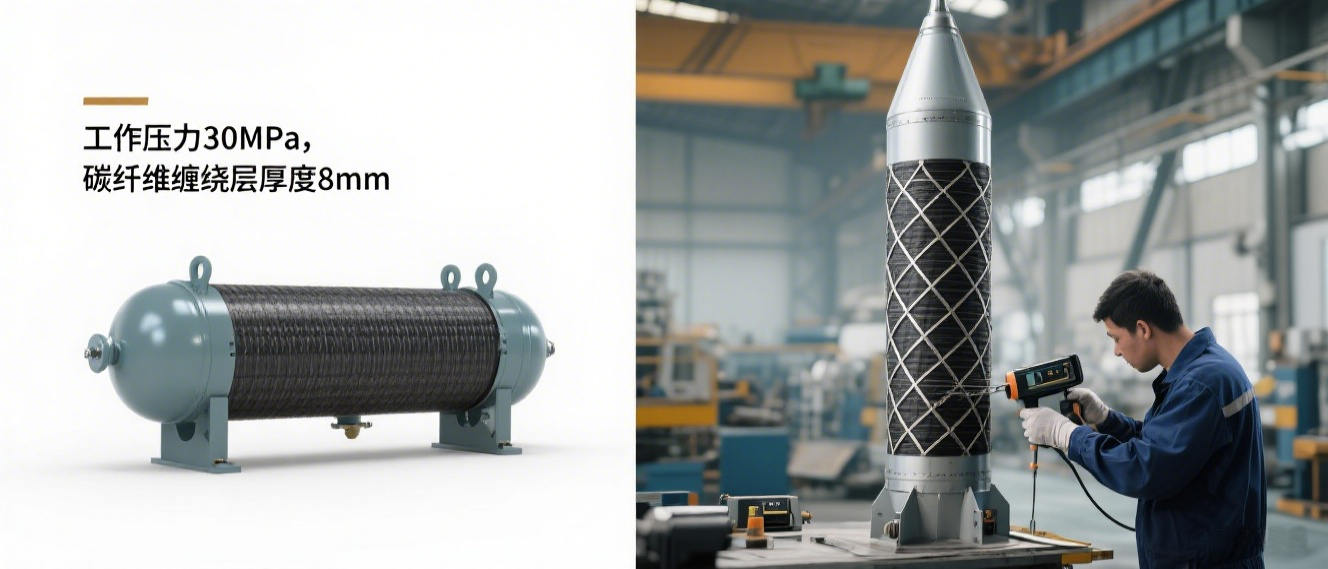

    压力容器：如储气罐和火箭推进剂罐。

    管道系统：如化工管道和水处理管道。

    体育器材：如钓鱼竿和高尔夫球杆。

    航空航天：如导弹壳体和卫星天线支架。

五、未来发展趋势

随着智能控制和新型树脂材料的开发，碳纤维缠绕成型工艺将实现更高的自动化和效率。结合3D打印技术制造复杂芯模，以及实时监控纤维张力，将进一步提升部件质量和应用范围。

六、总结

碳纤维缠绕成型工艺以其高效生产和高强度特性，成为制造旋转对称复合材料部件的核心技术。尽管其形状适用范围有限，但通过优化缠绕角度和自动化设备，该工艺在压力容器、管道和体育器材等领域展现出巨大潜力。未来技术进步将推动其在更多高性能应用中占据重要地位。
