碳纤维RTM工艺详解

碳纤维RTM（Resin Transfer Molding，树脂传递模塑）工艺是一种闭模复合材料制造技术，通过将树脂注入预置碳纤维预成型件中，利用模具施加压力完成固化成型。该工艺因其高精度和优异的表面质量，在航空航天、汽车工业等领域得到广泛应用。

一、碳纤维RTM工艺概述

RTM工艺通过在封闭模具中预置干态碳纤维织物或预成型件，然后通过真空或机械压力将液态树脂注入模具，固化后形成高性能复合材料部件。该方法结合了手动预成型和自动化树脂注入的优点，特别适合生产复杂几何形状的部件。

工艺特点

        高表面质量：部件表面光滑，可直接用于外观件。

        复杂结构适配：适合制造带有加强筋或曲面的部件。

        低挥发性：闭模环境减少有害气体排放。

        精度控制：模具设计确保尺寸精确。

二、碳纤维RTM工艺流程

该工艺主要包括以下步骤：

1. 预成型件准备

根据设计要求，将干态碳纤维织物或布料裁剪并手工或机械铺设在模具中，制成预成型件。

2. 模具封闭与抽真空

将上模与下模闭合，用密封条确保气密性，并通过真空泵抽取空气，减少气泡并辅助树脂流动。

3. 树脂注入

通过树脂进料口，利用真空或压力将液态树脂注入模具，渗透预成型件。树脂流速和压力需精确控制。

4. 固化与脱模

注入完成后，加热模具（通常100°C至160°C）使树脂固化。固化后，打开模具，取出成型部件并进行后处理。

三、碳纤维RTM工艺的优缺点

优点

1. 高品质：部件具有优异的表面质量和内部结构。

2. 复杂形状适配：可生产带有孔洞或加强结构的部件。

3. 环保性：闭模减少挥发性有机化合物排放。

4. 生产效率：适合中等批量生产。

缺点

1. 模具成本高：复杂模具设计和制造费用较高。

2. 工艺复杂：树脂流动和固化参数需精确控制。

3. 周期较长：注入和固化时间可能较长。

四、碳纤维RTM工艺的应用领域

该工艺因其独特优势被广泛应用于：

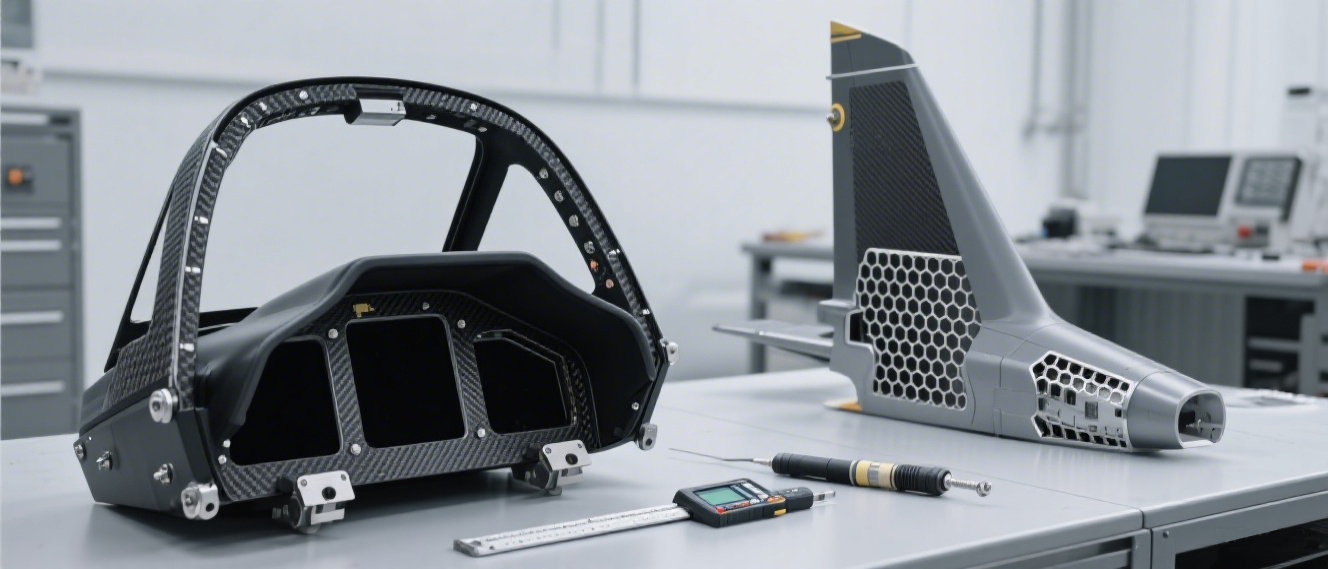

        航空航天：如飞机内饰和结构件。

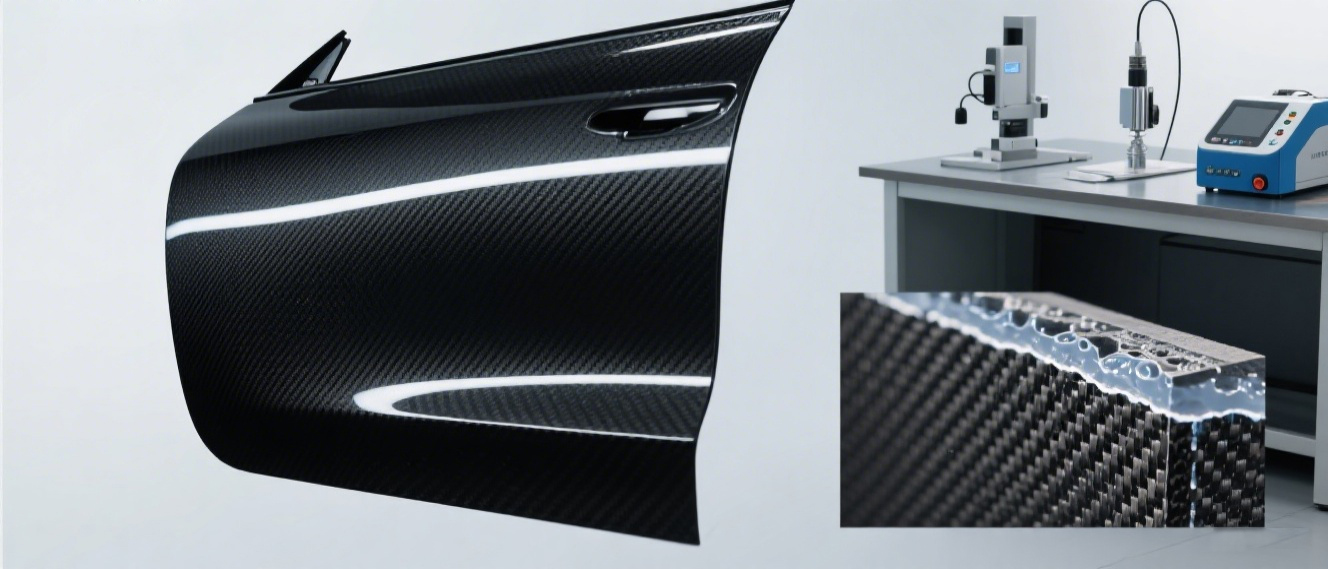

        汽车工业：如车身面板和电池外壳。

        能源设备：如风电叶片连接件。

        消费品：如高档行李箱和运动器材。

五、未来发展趋势

随着智能模具和快速固化树脂的开发，碳纤维RTM工艺将实现更高的生产效率和质量控制。结合自动化预成型和实时监控技术，工艺将进一步扩展至更多高性能应用领域。

六、总结

碳纤维RTM工艺以其高表面质量、复杂结构适配能力和环保性，成为高端复合材料制造的重要技术。通过闭模树脂注入和精确固化，该工艺能够生产高质量的复杂部件。尽管模具成本和工艺复杂性较高，但其在航空航天、汽车和能源等领域具有显著优势。未来技术进步将推动其更广泛的应用。
