碳纤维卷管工艺详解

碳纤维卷管工艺（Roll Wrapping）是一种利用碳纤维预浸料通过滚压和卷绕技术制造管状部件的先进工艺，以其轻量化、高强度和设计灵活性在多个行业中备受青睐

一、碳纤维卷管工艺概述

卷管工艺通过将碳纤维预浸料缠绕在芯模上，并通过滚压和加热使其固化成型，生产出具有优异力学性能的管状结构。该工艺特别适合制造自行车框架、运动器材和工业管件，因其能够实现高精度和一致性的管材生产

工艺特点

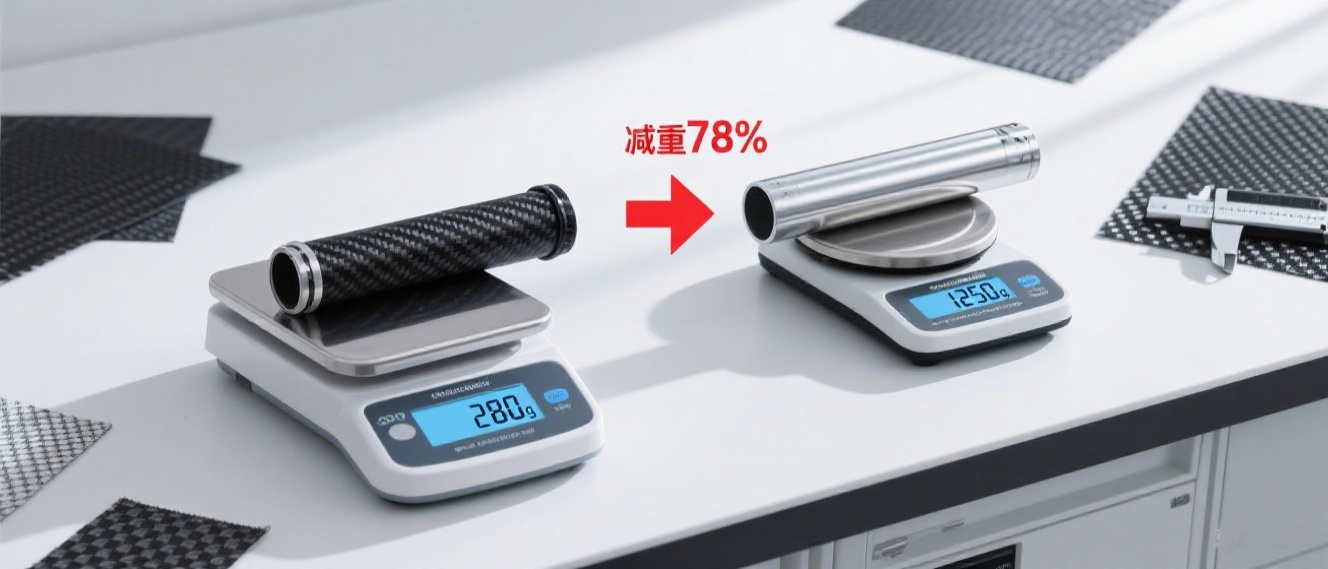

        轻量化：碳纤维管材重量远低于传统金属管

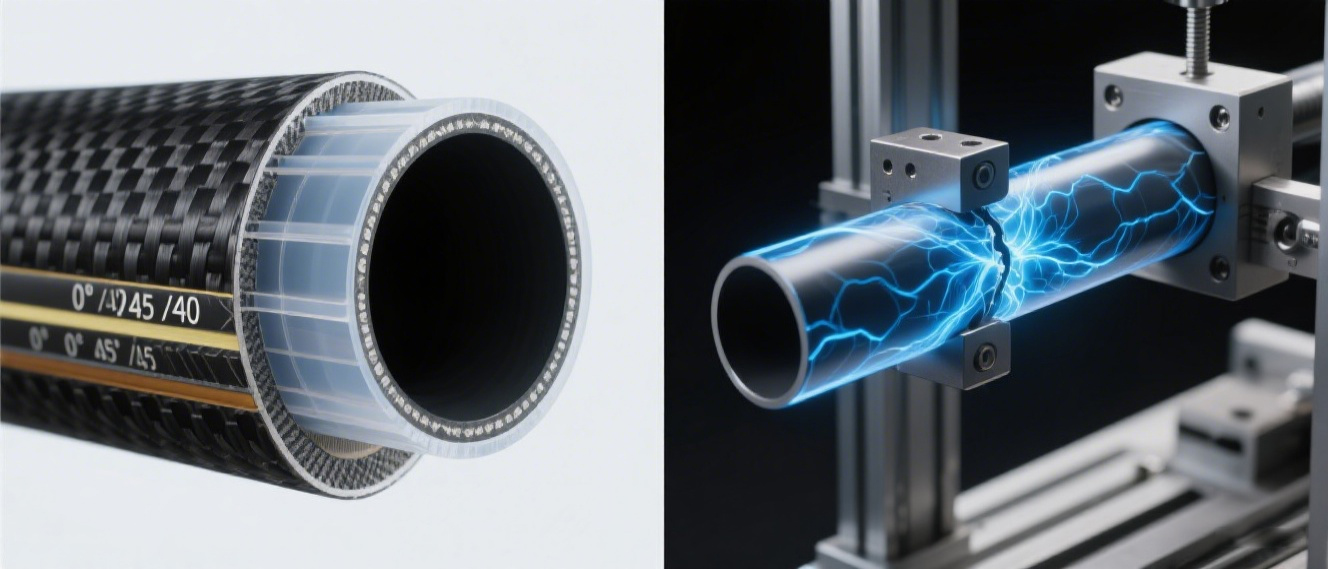

        高强度：多角度纤维层叠增强抗压和抗扭性能

        定制化：可根据需求调整管径和壁厚

        表面质量好：固化后表面光滑，可直接使用

二、碳纤维卷管工艺流程

该工艺主要包括以下步骤：

1. 预浸料裁切与准备

根据设计要求，将碳纤维预浸料裁剪成适当宽度和长度，并确保纤维方向符合力学优化需求。

2. 卷绕与滚压

将裁好的预浸料缠绕在芯模上，使用滚压工具施加压力，确保预浸料紧密贴合并去除气泡。缠绕角度和层数根据设计要求调整。

3. 固化过程

将卷绕好的芯模置于烘箱或热压设备中，通过加热（通常100°C至150°C）使树脂固化，成型管状结构。固化时间取决于树脂类型和壁厚。

4. 脱模与精加工

固化完成后，移除芯模，对管材进行修剪、打磨或表面涂层处理，以满足最终使用要求。

三、碳纤维卷管工艺的优缺点

优点

1. 高效率：适合小批量和定制化生产。

2. 强度优化：多层缠绕增强管材的抗压和抗扭能力。

3. 成本效益：相比热压罐工艺，设备要求较低。

4. 灵活性：可生产多种管径和长度的管材。

缺点

1. 形状限制：主要适用于管状或圆柱形部件。

2. 人工依赖：卷绕和滚压过程需人工操作，精度依赖经验。

3. 表面缺陷：若滚压不均，可能出现气泡或褶边。

四、碳纤维卷管工艺的应用领域

该工艺因其独特优势被广泛应用于：

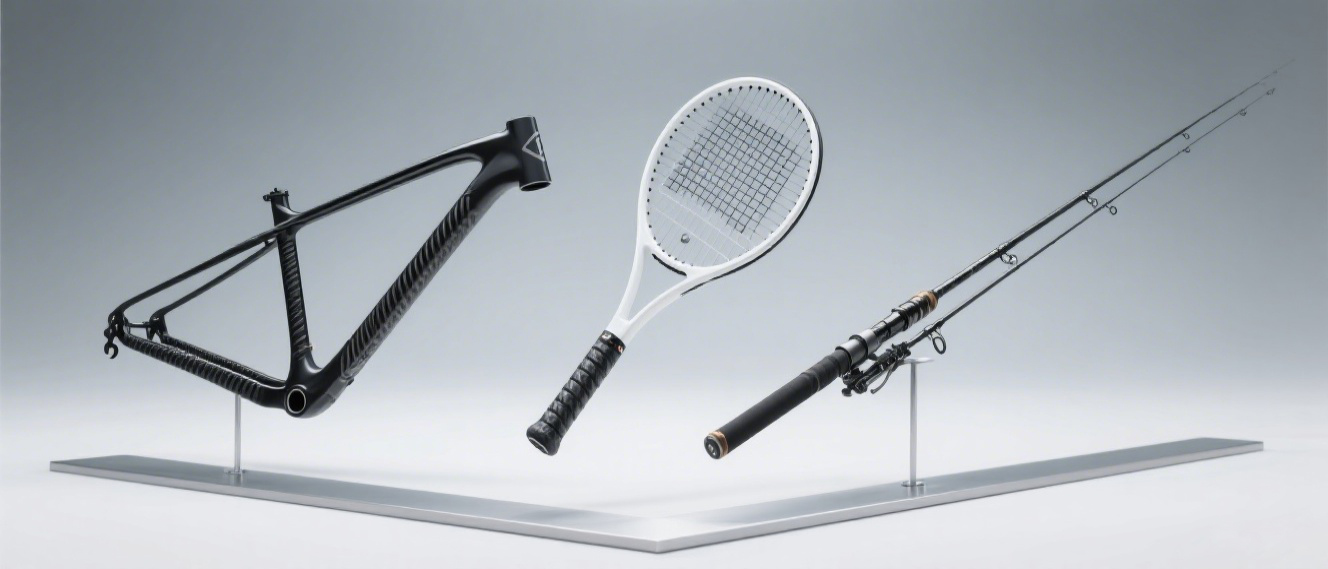

        体育器材：如自行车框架、网球拍柄和钓鱼竿。

        工业管件：如机械传动轴和轻量化管道。

        航空航天：如小型无人机支架和天线杆。

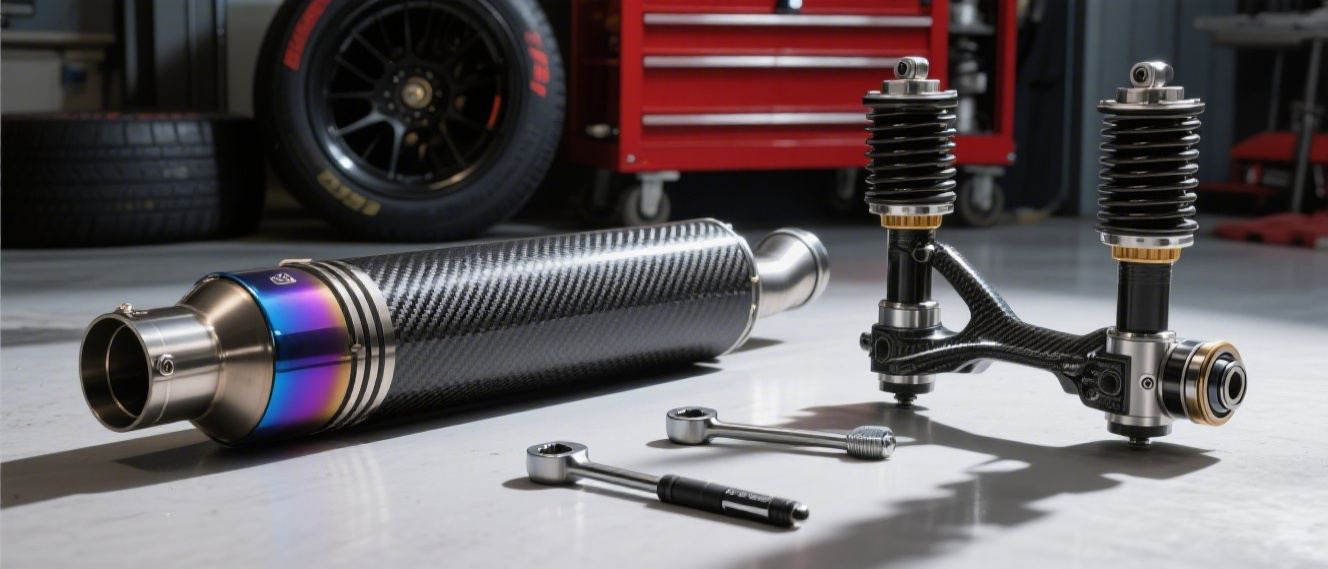

        汽车工业：如赛车排气管和悬挂部件。

五、未来发展趋势

随着自动化卷绕设备和新型预浸料的开发，碳纤维卷管工艺将实现更高的生产效率和一致性。结合智能监控和3D建模技术，工艺将进一步优化管材性能，拓展其在高端制造领域的应用。

六、总结

碳纤维卷管工艺以其轻量化、高强度和定制化能力，成为制造碳纤维管材的重要技术。通过预浸料的卷绕和滚压，该工艺能够生产高质量的管状部件，尽管其适用范围受限于形状，但在体育器材、工业和航空航天等领域具有显著优势。未来技术进步将推动其在更多应用中发挥潜力。
